Укладка дорожных плит — надёжный и быстрый способ устройства дорожного покрытия для подъездных путей, строительных площадок, складских территорий и временных дорог. В отличие от асфальта, плиты можно укладывать в любое время года и при необходимости демонтировать для повторного использования. В этой статье подробно разберём технологию подготовки основания и монтажа дорожных плит.
Подготовка основания
Правильно подготовленное основание — залог долговечности дорожного покрытия из плит. Основание должно быть ровным, плотным и обеспечивать отвод воды.
Разметка и земляные работы
Первый этап — разметка будущей дороги. По краям устанавливают колышки и натягивают шнур. Ширина земляного корыта должна быть на 0,5 м шире проезжей части с каждой стороны — для устройства обочин и дренажа.
Глубина выемки грунта зависит от назначения дороги:
- Временные подъездные пути — 250–300 мм
- Постоянные дороги для легкового транспорта — 400–500 мм
- Дороги для тяжёлого транспорта — 500–700 мм
Дно корыта планируют с поперечным уклоном 20–30 мм на 1 м для отвода воды. После выемки грунт уплотняют виброплитой или катком.
Геотекстиль
На дно земляного корыта укладывают геотекстиль плотностью 200–300 г/м2. Он выполняет две функции: предотвращает смешивание грунта с подсыпкой и распределяет нагрузку. Полотнища укладывают с нахлёстом 300 мм.
На слабых грунтах (глина, суглинок с высоким уровнем грунтовых вод) геотекстиль обязателен. На песчаных и скальных грунтах допускается обходиться без него, но рекомендуется укладывать для увеличения срока службы.
Щебёночное основание
На геотекстиль насыпают слой щебня. Фракция и толщина зависят от нагрузки:
| Назначение дороги | Фракция щебня | Толщина слоя |
|---|---|---|
| Временная (до 5 т) | 20–40 мм | 100–150 мм |
| Постоянная (до 10 т) | 40–70 мм (нижний) + 20–40 мм (верхний) | 200–300 мм |
| Тяжёлый транспорт (свыше 10 т) | 40–70 мм (нижний) + 20–40 мм (верхний) | 300–400 мм |
Щебень насыпают слоями по 100–150 мм, каждый слой уплотняют виброплитой (не менее 5 проходов). Коэффициент уплотнения — не менее 0,95. Для проверки используют метод динамического зондирования или пробную нагрузку.
Песчаная подушка
Поверх щебня устраивают выравнивающий слой из крупнозернистого песка толщиной 30–50 мм. Песок разравнивают правилом по направляющим и уплотняют. Этот слой компенсирует мелкие неровности щебёночного основания и обеспечивает равномерное прилегание плиты по всей площади.
Для временных дорог допускается упрощённое основание: геотекстиль + песчаная подушка 150–200 мм без щебня. Однако такое основание подходит только для нагрузок до 3–5 тонн на ось.
Технология укладки дорожных плит
Выбор типа плит

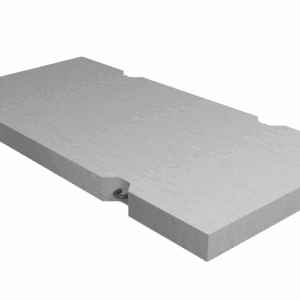

Тип дорожных плит выбирают в зависимости от назначения и нагрузки:
- 1П (ПДП 3.0х1.75) — для постоянных дорог, толщина 220 мм, нагрузка до Н-30
- 2П (ПДП 3.0х1.75) — для постоянных дорог, толщина 160 мм, нагрузка до Н-10
- ПАГ-14 — аэродромные, толщина 140 мм, для лёгкого транспорта и стоянок
- ПАГ-18 — аэродромные, толщина 180 мм, для среднего транспорта
- ПДН — для временных дорог, облегчённые, возможна многократная перекладка
Подробные характеристики дорожных плит и актуальные цены — в каталоге дорожных плит АСК РУСКОМ.
Подъём и укладка
Дорожные плиты укладывают автокраном. Порядок работ:
- Плиту стропуют четырёхветвевым стропом за все монтажные петли
- Поднимают, перемещают к месту укладки
- Опускают на подготовленное основание, начиная от одного края дороги
- Корректируют положение монтажными ломами (пока плита на весу или сразу после опускания)
- Проверяют горизонтальность уровнем — допустимый перепад не более 10 мм на длину плиты
Укладку ведут последовательно — каждая следующая плита подгоняется к предыдущей. Зазор между плитами — 5–10 мм. Направление укладки — от начала дороги к концу, чтобы кран перемещался по уже уложенным плитам.
Схемы укладки
Существует несколько схем раскладки плит:
- Продольная — плиты укладывают длинной стороной вдоль дороги. Подходит для дорог шириной 3,0–3,5 м (одна плита по ширине).
- Поперечная — длинной стороной поперёк дороги. Для дорог шириной 1,75 м (одна плита) или 3,5 м (две плиты встык).
- Со смещением — каждый следующий ряд смещается на половину длины плиты (как кирпичная кладка). Обеспечивает лучшее распределение нагрузки.
Обработка швов
Швы между плитами заполняют для предотвращения попадания воды в основание и снижения ударных нагрузок при проезде транспорта.
Для постоянных дорог:
- Швы заполняют цементно-песчаным раствором М150 на глубину 2/3 толщины плиты
- Верхнюю часть шва заливают битумной мастикой
- Мастика должна быть эластичной для компенсации температурных деформаций
Для временных дорог:
- Швы засыпают песком с последующей проливкой водой
- Мастику не применяют — это облегчает демонтаж и повторное использование плит
Временные и постоянные дороги: различия в технологии
| Параметр | Временная дорога | Постоянная дорога |
|---|---|---|
| Основание | Песчаная подушка 150–200 мм | Щебень 200–400 мм + песок 50 мм |
| Геотекстиль | Рекомендуется | Обязателен |
| Тип плит | ПДН, б/у плиты | 1П, 2П, ПАГ-14/18 |
| Заделка швов | Песок | Раствор + мастика |
| Бордюры | Не обязательны | Обязательны |
| Срок службы | 2–5 лет | 15–25 лет |
| Повторное использование | Да | Затруднено |
Необходимое оборудование
- Экскаватор — выемка грунта
- Автокран (от 10 т) — укладка плит
- Виброплита (150–300 кг) — уплотнение основания
- Самосвал — доставка щебня и песка
- Бульдозер или грейдер — планировка основания
- Нивелир — контроль уклонов и отметок
- Монтажные ломы — корректировка положения плит
Устройство бордюров и обочин
Для постоянных дорог по краям устанавливают бордюрные камни, которые фиксируют плиты от бокового смещения. Бордюры устанавливают на бетонное основание до укладки плит. Высота выступающей части бордюра — 100–150 мм.
Обочины отсыпают щебнем или грунтом с уклоном от дороги для отвода воды. Ширина обочины — не менее 0,5 м.
Обслуживание и ремонт
Дорожные плиты требуют минимального обслуживания:
- Ежегодный осмотр состояния швов — при необходимости повторная заделка
- Контроль отвода воды — чистка дренажных канав
- При просадке отдельных плит — подъём краном, подсыпка основания, повторная укладка
- При разрушении плиты — замена на новую (преимущество плит перед монолитным покрытием)
Ознакомиться с полным ассортиментом железобетонных изделий можно в каталоге АСК РУСКОМ. Для расчёта стоимости и консультации звоните: +7 (499) 559-95-89.
Часто задаваемые вопросы
Можно ли укладывать дорожные плиты на песок без щебня?
Для временных дорог с нагрузкой до 3–5 тонн на ось — да, допускается укладка на песчаную подушку толщиной 150–200 мм. Для постоянных дорог и нагрузок свыше 5 тонн щебёночное основание обязательно — без него плиты будут проседать и раскачиваться.
Какой срок службы дорожных плит?
При правильной подготовке основания и нормативных нагрузках дорожные плиты служат 15–25 лет. Плиты типа ПАГ-18 на качественном основании — до 30 лет. Плиты ПДН для временных дорог рассчитаны на 5–10 лет, но могут использоваться повторно после перекладки.
Можно ли использовать б/у дорожные плиты?
Да, б/у плиты широко применяются для временных дорог, подъездных путей и площадок. При покупке проверяйте: отсутствие сквозных трещин, целостность монтажных петель, отсутствие оголённой арматуры с коррозией. Допустимы мелкие сколы и поверхностные трещины шириной до 0,3 мм.
Нужен ли дренаж при укладке дорожных плит?
На участках с высоким уровнем грунтовых вод (менее 1 м от поверхности) дренаж обязателен. Устраивают дренажные канавы по обеим сторонам дороги глубиной 0,5–0,7 м или закладывают дренажные трубы в щебёночное основание. На сухих участках достаточно поперечного уклона покрытия для отвода поверхностной воды.
Сколько плит укладывают за смену?
Производительность зависит от расстояния подвоза и мощности крана. В среднем бригада укладывает 15–25 плит за 8-часовую смену при готовом основании. Подготовка основания — отдельная операция, её производительность составляет 50–100 м2 за смену в зависимости от грунтовых условий и требуемой конструкции.
